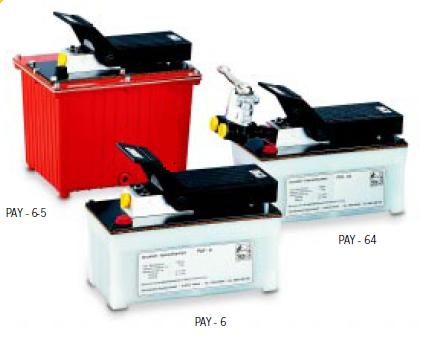

PAY-64-5 - pompa hydrauliczna z napedem pneumatycznym
Specyfikacja
Dzięki dużemu zbiornikowi oleju pompy mogą być używane dla szerokiego zakresu wielkości cylindrów hydraulicznych. Zalecane jest używanie w torze powietrza filtrów z układem smarującym. Ciśnienie hydrauliczne może być regulowane zaworem powietrza np. znajdującym się na module filtrująco - smarującym.
Pompy zasilane pneumatycznie gwarantują 100% ochronę antywybuchową.
Pompy dwustronnego działania wyposażone są w dodatkowy zawór czterodrożny VHH-4/3. Sterowanie pompy (praca-stop-powrót) odbywa się za pomocą uniwersalnego ręczno-nożnego przycisku.
Sterowanie i funkcja
- Położenie pedału - neutralne: silnik nie pracuje, cylinder zatrzymany, ciśnienie w układzie utrzymane
- Pedał wciśnięty: silnik pracuje, cylinder podnosi sie, ciśnienie w układzie rośnie
- Pedał cofnięty: silnik nie pracuje, cylinder opuszcza się, ciśnienie w układzie maleje.
- Do cylindra podwójnego
- Objętość zbiornika: 5,0l
- Ciśnienie maks.: 700bar
- Wypieranie oleju: 0,85-0,08 l/min
- Ciśnienie powietrza: 7 bar
- Zużycie powietrza: 560 l/min
- Wlot oleju: 3/8 NPT
- Wlot powietrza: 1/4 NPT
- waga: 13,0kg
