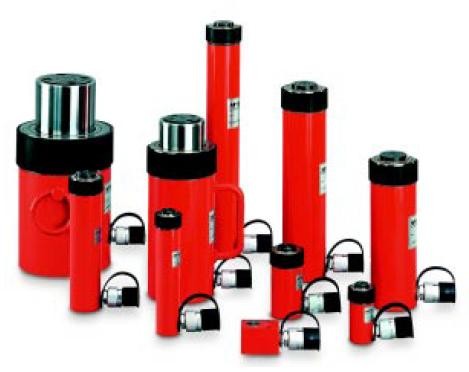

YS-15 - uniwersalny cylinder hydrauliczny, udźwig 15t
towar niedostępny
dodaj do przechowalniSpecyfikacja
Uniwersalny cylinder pojedynczego działania. Skonstruowany i produkowany do pracy w ciężkich warunkach. Trwała konstrukcja z długim prowadzeniem wzdłuż cylindra dla wytrzymałości niewłaściwego stosowania i lepszego tolerowania mimośrodowego i bocznego obciążenia. Cylindry przystosowane do pracy z odpowiednim wężem, wyposażonym w połączenia szybkozłącze i sprężynę powrotną.
Jakość wykonania i wyposażenie:
- konstrukcja chromowo - molibdenowa
- maksymalne ciśnienie pracy 700 bar
- pojedynczego działania ze sprężyną powrotną
- trwała konstrukcja z długim ułożyskowaniem tłoka dla obniżenia skutków mimośrodkowych ładunków
- korpus cylindra wraz z tłokiem wykonany ze stali chromowo - molibdenowej utwardzanej cieplnie
- tłok utwardzany natryskowo (utwardzanie chromowe)
- możliwość zamian, łoże utwardzane cieplnie
- montażowy gwint metryczny na kołnierzu cylindra, w korpusie i wale tłoka (od 5 do 30 ton)
- pierścień krańcowy przenoszący pełne obciążenie (ciśnienie)
- zbierak brudu
- gwint portu olejowego: 3/8 NPT
- zawiera żeńska połowę szybkozłączki CFY-1
Zastosowanie
Uniwersalny cylinder jest zaprojektowany do wykonania wszelkich prac gdzie największa siła w większości przypadkach skupiona i jest niezbędna dla takich prac jak prostowanie stalowych konstrukcji, usunięciu takich części maszyn jak wały, osie czy też podnoszenie, posadowienie, obciążenie, testowanie i wielu innych zastosowaniach i pracach naprawczych.Poprzez różnorodny gwint montażowy cylinder może być łatwo montowany we wszelkiego rodzaju urządzeniach zaciskowych, konstrukcjach spawalnych, prasach ramowych itp.

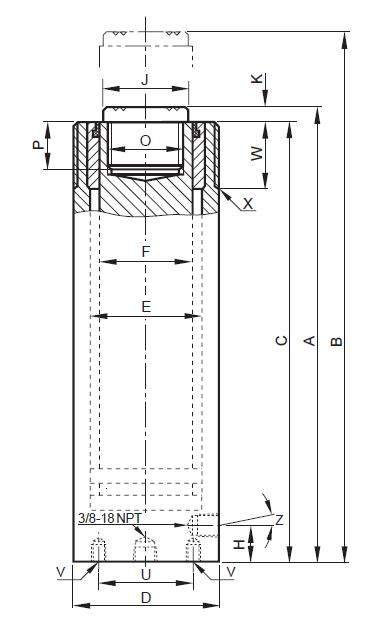

Dane techniczne:
Model | skok [mm] | efektywna powierzchnia tłoka [cm2] | objętość [cm3] | wysokość minimalna [mm] | średnica zewnętrzna [mm] | waga [kg] |
YS-15/25 | 25 | 21,5 | 53 | 110 | 67 | 2,7 |
YS-15/50 | 50 | 21,5 | 106 | 140 | 67 | 3,3 |
YS-15/100 | 100 | 21,5 | 213 | 190 | 67 | 4,3 |
YS-15/150 | 150 | 21,5 | 319 | 260 | 67 | 5,8 |
YS-15/200 | 200 | 21,5 | 425 | 310 | 67 | 7,0 |
YS-15/250 | 250 | 21,5 | 531 | 365 | 67 | 8,0 |
YS-15/300 | 300 | 21,5 | 637 | 420 | 67 | 9,0 |
YS-15/350 | 350 | 21,5 | 744 | 472 | 67 | 10,0 |
