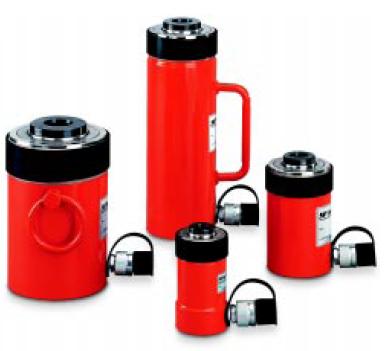

YCS-12/75 - cylinder przelotowy, nośność 12t, skok 75mm
Specyfikacja
Poprzez specjalnie skonstruowany otwór w cylindrze przelotowym moze być umieszczony nagwintowany pręt tak, iż otrzymamy ekstremalnie dużą siłę ciągnienia,
Jakość wykonania i wyposażenie:
- wykonanie chromowo - molibdenowe
- ciśnienie pracy 700bar
- pojedynczego działania ze sprężyna powrotną
- duży centralny otwór
- korpus cylindra i tłok wykonane z solidnej stali chromowo - molibdenowej utwardzanej cieplnie
- podwójne ułożyskowanie (brązowe) tłoka utwardzonego powierzchniowo (chrom)
- montażowy gwint metryczny na korpusie cylindra oraz wewnątrz tłoka
- wymienna, utwardzana podstawa
- wewnętrzny i zewnętrzny zbierak brudu
- gwint portu olejowego: 3/8 NPT
- zawiera żeńską część szybkozłącza CFY-1
Zastosowanie:
Cylindry przelotowe są stosowane jako element siły w zestawach ściągaczy hydraulicznych, dla wciśnięcia szpilek, usunięcia osi, wałów, tulei, wyciąganie rur i wszedzie tam gdzie wymagana jest duża siła ciągnięcia.
Dane techniczne:
- nośność: 12t
- skok: 75mm
- efektywna powierzchnia tłoka: 17,2 cm2
- objętość oleju: 132cm3
- wysokość minimalna: 195 mm
- średnica otworu: 20mm
- średnica zewnętrzna: 70 mm
- waga: 4,5 kg

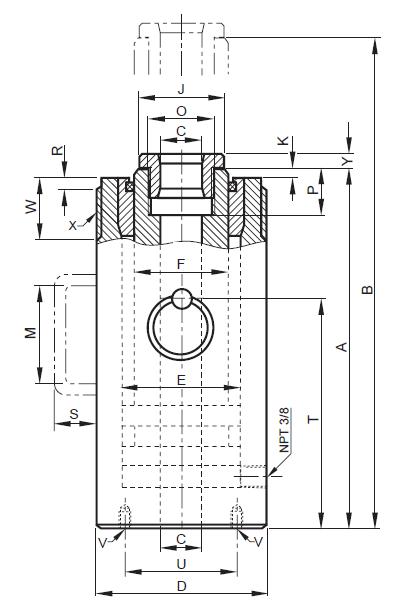

Wymiary:
- A = 188mm
- B = 263mm
- C = 20mm
- D = 70mm
- E = 55mm
- F = 40mm
- J = 38mm
- K = 3mm
- O = M30 x 1,5
- P = 20mm
- R = 4mm
- U = 58mm
- V = 2 x M8
- W = 30mm
- X = M70 x 2
- Y = 7
Pliki do pobrania:
